Собрана гигапиксельная цифровая камера для спутника Gaia

В лаборатории компании Astrium во французской Тулузе завершена сборка гигапиксельной цифровой камеры для спутника Gaia.

Создаваемый Европейским космическим агентством аппарат Gaia продолжит дело обсерватории Hipparcos, определявшей координаты, удаления и параметры собственного движения звёзд. Основными результатами его миссии должна стать точная трёхмерная карта Млечного Пути и каталог, содержащий сведения приблизительно об одном миллиарде светил. Кроме того, Gaia будет выполнять наблюдения астероидов и комет Солнечной системы, квазаров, галактик, экзопланет.



Камеру, подготовленную для установки на борту спутника, учёные называют самой крупной из всех, когда-либо отправлявшихся в космос. В её структуру входят 106 отдельных однотипных ПЗС-элементов размером 6×4,7 см, смонтированных на подложке из карбида кремния — термостабильного и стойкого к механическим воздействиям материала с относительно низкой плотностью. Масса всей подложки с размещёнными на ней элементами, которые занимают площадь в 0,5 м2, составляет всего около 20 кг.

Готовый набор из 106 ПЗС-элементов (фото Astrium).
Готовый набор из 106 ПЗС-элементов (фото Astrium).

Один прямоугольный элемент содержит примерно 8,8 млн (4 500×1 966) пикселов. Нетрудно рассчитать, что на всю сборку приходится около 938 млн пикселов.

ПЗС-детекторы, образующие цифровую камеру, разбиты на функциональные группы. Четыре элемента выделены для контроля качества изображений и слежения за тем, чтобы угол между двумя телескопами Gaia, равный 106,5˚, не изменялся. Оставшиеся 102 детектора регистрируют объекты, попавшие в поле зрения обсерватории, и предназначены для астро- и фотометрических и спектроскопических наблюдений.

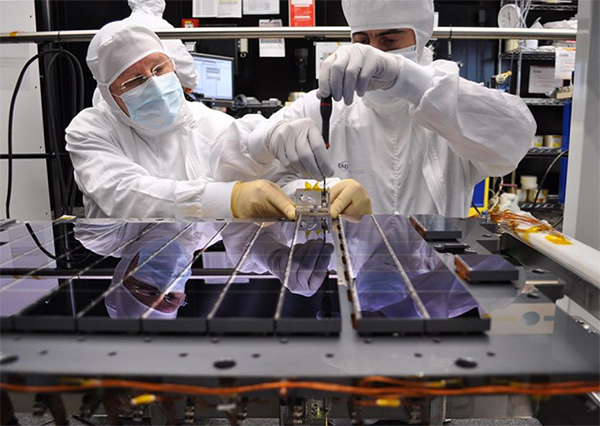

Сборка фотографического массива, предназначенного для спутника Gaia (фото Astrium).

Запуск Gaia запланирован на 2013 год. Спутник будет выведен в точку Лагранжа L2, которая находится на линии, соединяющей Солнце с нашей планетой, в 1,5 млн км от Земли с противосолнечной стороны.

Трёхмерная модель оптической системы Gaia:



Подготовлено по материалам Европейского космического агентства.

источник: Дмитрий Сафин, compulenta.ru
