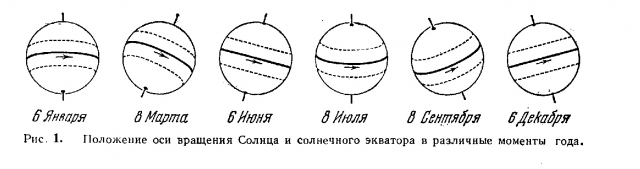

Из-за годичного движения Земли по орбите и наклона оси вращения Солнца к плоскости эклиптики (82°45’) положение экватора и полюсов Солнца непрерывно меняется (рис. 1).

Если расположить щель спектрографа между точками пересечения экватора с краями диска, то наклон линий спектра будет зависеть от величины проекции скорости вращения Солнца на луч зрения. Во всех случаях, кроме рассмотренного выше, радиальная составляющая скорости меньше самой скорости, поэтому наклон линий спектра по отношению к нормальному положению линий будет тоже меньше. По наклону линий в спектре практически не оценивают скорость вращения Солнца, а лучше это делать иначе.

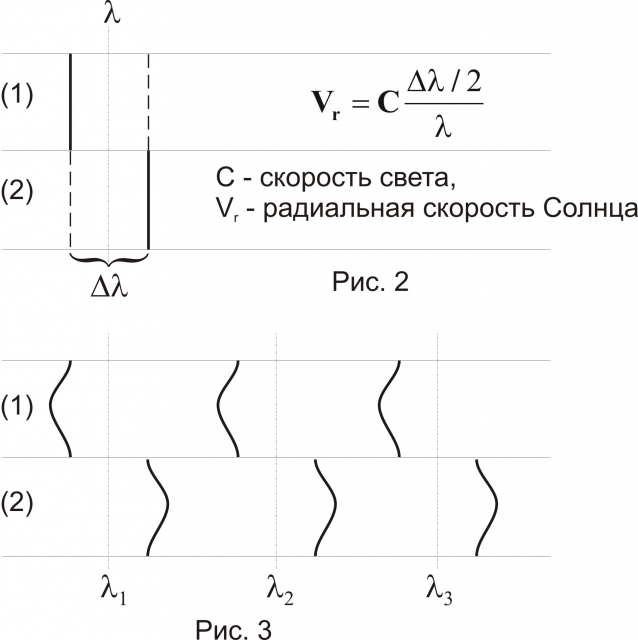

В день, когда экватор Солнца совпадает с экватором видимого диска, как в случае, рассмотренном выше, устанавливают две щели перпендикулярно экватору, одну у левого края диска (1), а другую – у правого (2). Все линии спектров будут смещены на величину, соответствующую скорости вращения Солнца: в спектре (1) в коротковолновую сторону, а в спектре (2) – в длинноволновую. Удобно измерять расстояние между одноименными линиями, располагая спектры один под другим, при этом необходимо учитывать дисперсию спектра (рис. 2). По формуле Доплера легко определить лучевую скорость, которая представляет собой скорость вращения Солнца на экваторе.

Интересно, что, если две длинные (высокие) щели установить перпендикулярно экватору по хордам вблизи левого и правого краев диска, то вид спектра будет довольно странным: все линии будут изогнуты в соответствии с радиальными скоростями на разных гелиографических широтах (рис. 3).
