Телескопы космической обсерватории Спектр РГ









   Космическая обсерватория Спектр Р-Г успешно стартовала 13 июля 2019 г. с космодрома Байконур. Обсерватория оснащена двумя рентгеновскими телескопами: российским АРТ-ХС и немецким eROSITA (рис. 1).











                        Рис. 1

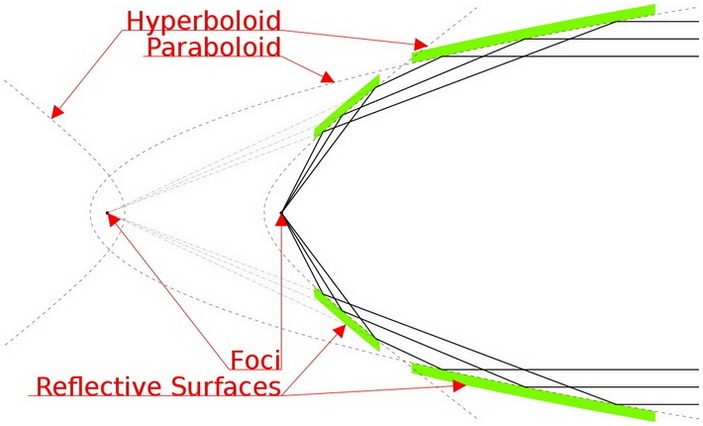

   Каждый из телескопов состоит из 7 блоков –  параллельно расположенных телескопов, выполненных по схеме косого падения лучей. При перпендикулярном падении рентгеновские лучи проходят сквозь линзы и зеркала и не фокусируются. Ход лучей в рентгеновском телескопе показан на рис. 2.

       Рис. 2

   Реально в объеме параллельные лучи от далекого источника, попадая в телескоп, сначала падают под небольшим углом на первое зеркало. Оно имеет форму кольцевой полосы, вырезанной из гиперболоида. Отразившись от него, лучи попадают на второе зеркало, также в виде кольцевой полосы, но вырезанной из параболоида. Отразившись от него, собираются в фокусе на приемнике излучения.

   Для лучшего отражения рентгенских лучей все зеркала сделаны многослойными. В российском телескопе  - 28 слоев – оболочек - из никеля-кобальта, покрытых отражающим слоем иридия.  Зеркала изготовлены в НАСА, в США. В немецком  – 54 никелевых оболочки, покрытые золотом.

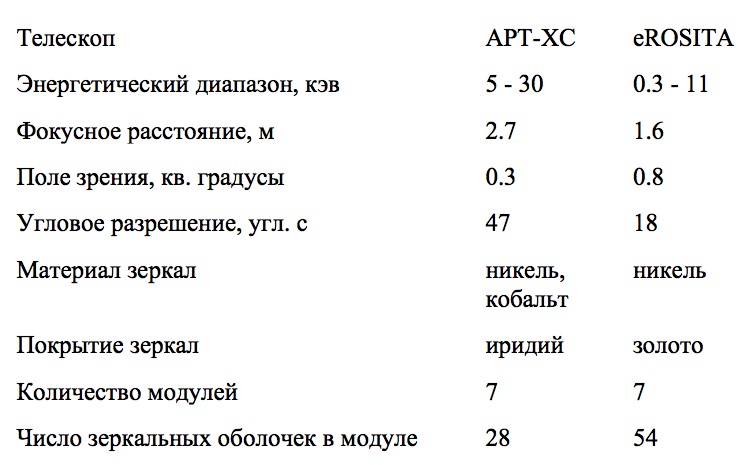

   Российский телескоп принимает излучение в более коротковолновом диапазоне, чем  немецкий (см. табл.).

Частичное перекрытие этих диапазонов увеличивает надежность наблюдений.  Фокусное расстояние больше у российского, а у немецкого  -  больше поле зрения и угловое разрешение. Телескопам обсерватрии Спектр РГ доступны очень слабые источники излучения: (10 ^ -14) эрг/(с*кв.см). Установленные телескопы могут наблюдать также в ультрафиолетовом диапазоне. Планировавшийся детектор гамма-всплесков так и не был установлен.

   Работа обсерватории Спектр РГ рассчитана на 6,5 лет. Сначала будет впервые проводиться полный рентгеновский обзор неба. За 4 года обзор будет осуществлен 8 раз. В следующие 2,5 года  будут наблюдаться различные  объекты по заявкам ученых всего мира.

   Основная задача: изучение эволюции звездных систем, для чего планируется наблюдение примерно 100 000 звездных скоплений и более миллиона активных галактик с центральными черными дырами.

   Предполагается, что доступны наблюдениям будут также сверхновые, нейтронные, переменные и другие звезды, межзвездный и межгалактический газ, тела Солнечной системы и др., ожидается обнаружение ранее неизвестных объектов.

    Детально обсуждался вопрос об использовании результатов наблюдений. Сначала российские ученые будут изучать объекты в восточной половине небесной сферы, а немецкие ученые –  в западной, американским достанется область вокруг северного полюса эклиптики. Затем все материалы поступят в свободный доступ.

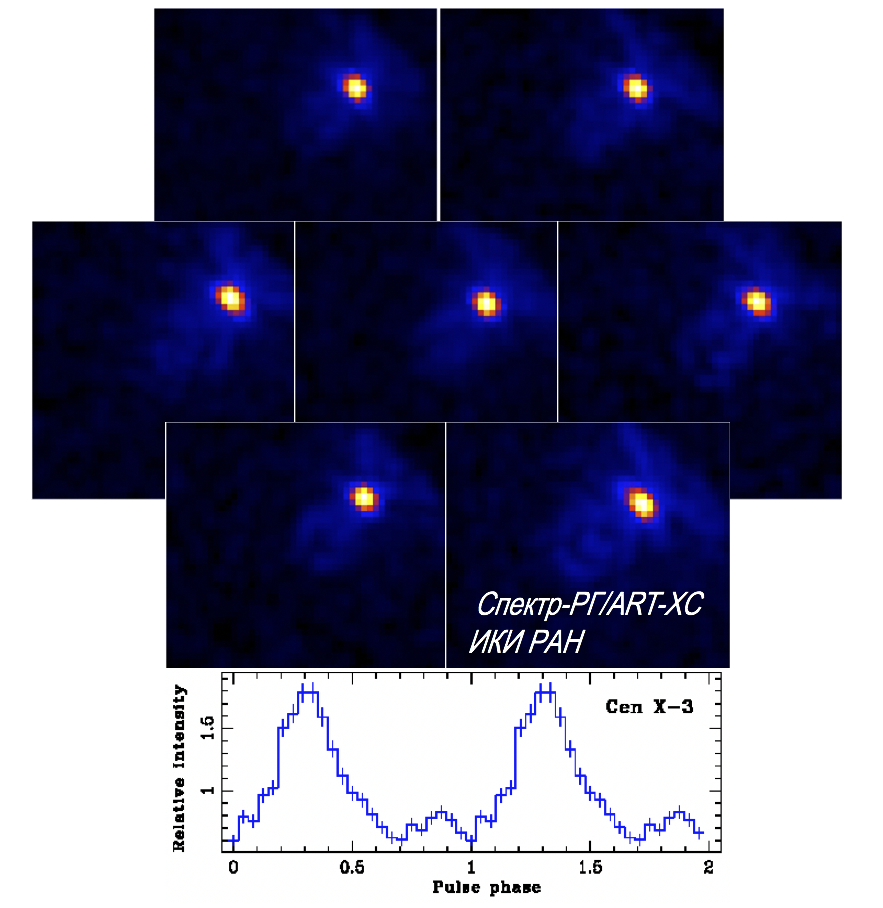

   Телескоп АРТ-ХС 30 июля передал первое изображение рентгеновсого источника, полученное всеми семью блоками (рис. 3). Это рентгеновский пульсар Х-3 в созвездии Центавра.

     Рис. 3

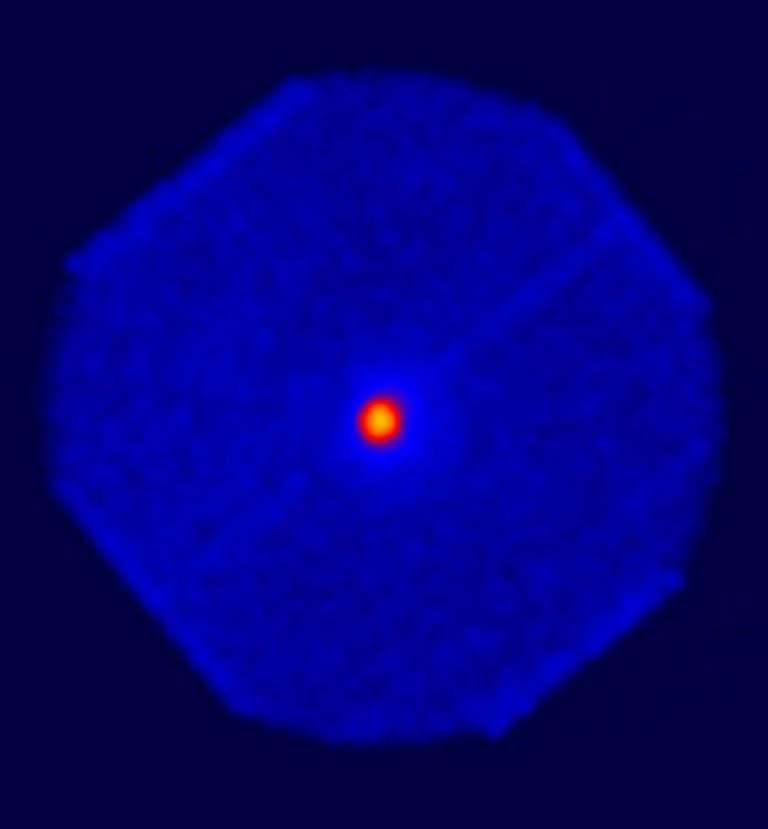

   В результате юстировки 3 августа все 7 изображений источника Центавр Х-3 совпали с фокусом телескопа АРТ –ХС (рис. 4).

      Рис. 4
